3D転写マシン
3D昇華プレスマシン(大型)
 商品・品番  サイズ等 商品説明   価格  備考

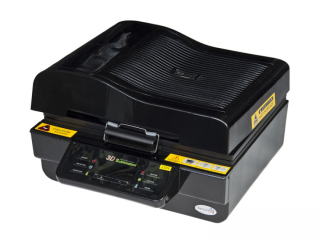

品番:3Dbig100
 3D昇ヒートプレス機
 クリック

・3D昇華プリント用
・マグ、携帯カバー他に
 昇華プリントできます。
 100,000円

☎照会
047-374-4380
担当:大柿
100V電源でOK
  100ボルト電源でOK
Ⅰ【ガイダンス】・・・品番:3Dbig100
項目 項目説明
【品番】  3Dbig
【用途】
・原理はヒートプレス機やマグプレス機と基本的には同じです。

・昇華用紙と昇華商材を、真空中で加熱し、
 昇華インクをポリエステル・コーティング資材に転写するマシンです。

・12個の11ozマグを同時転写したり、iフォンケース全体への転写、
 当然に絵皿・シャツ・ガラス建具ほか、
 特殊形状の素材へのプリントも可能となります。
【使用事例】マグ真空転写

マグカップの転写準備
 即ち、転写用紙を耐熱テープでマグカップに仮留めし、 その上にクランプ゚を巻きます。
 設定温度に到達すると、ブザーが鳴ります。
電源投入、時間・温度の設定
 上ブタを開けたままで、電源を入れて、時間と温度を設定します。
 設定温度に達するとブザーが鳴るのを待ちます。
マグカップの準備とセット
 ブザーがなったら、 マグカップを3Dマシンの中に置きます。
 マグカップは一度に12個まで転写プリントできます。
加熱真空転写
 上ブタを締めて、 加熱ボタン(ヴァキュームボタン)を押します。
真空転写の完了
 3Dマシンが設定温度に達し、再びブザーが鳴ったら、マグカップを取り出し
 転写用紙をピンセットなどで外します。
(注)赤や黒の図柄は昇華インクの蒸発拡散で、図柄がぼけるようなことがあります
 そのような場合は温度が冷めてから、クランプと用紙を外してしてください。
【仕様】
 マシンタイプ  3D昇華転写マシン
 加熱方式  真空蒸着方式 (吸入時間18秒程度)
 素材  アルミニウム、鉄
 電圧  100V
 ワット数(消費電力)  2800W (定格消費電力)
          上ヒータ   1300W
          下ヒータ   1300W
  真空ポンプ    150W
  真空気圧   -640mmHG
  空気吸引速度   33リットル/分
 マシンサイズ(外寸)  47cm×59cm×29cm
 プレス範囲  横幅42cm×縦幅30cm×高さ11cm
 重量  GW20kg NW16kg

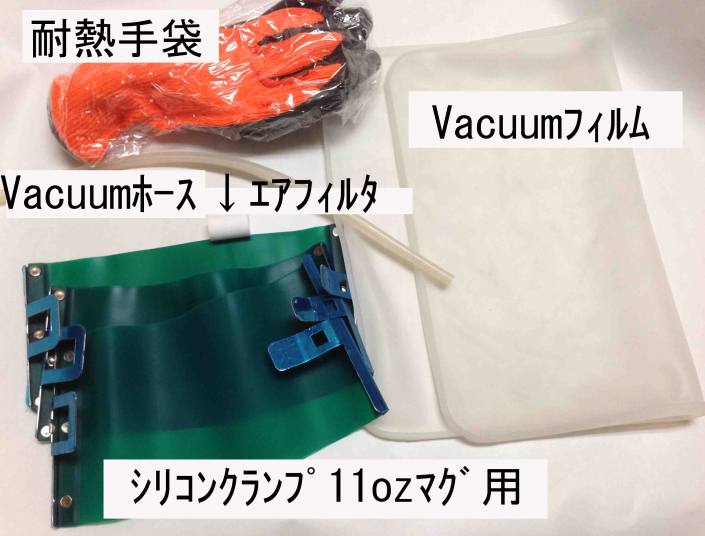

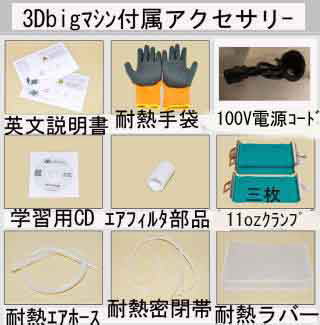

 本マシンの付属パーツ
 (付属アクセサリー)
・単相200V電源コード   一本
・耐熱保護手袋      一組
・ヴァキューム・フイルム 一枚
・真空吸引用ホース    一本
・エア・フィルタ       一個
・11ozクランプ       三枚


  Ⅱ.【付属英文説明書】(和訳)

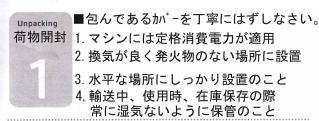

1.荷物の開封と設置

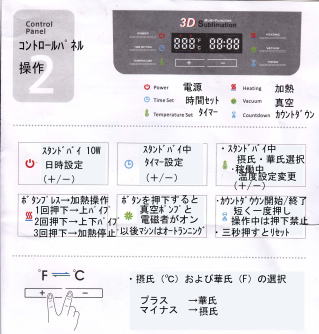

2.コントロール・パネルの操作

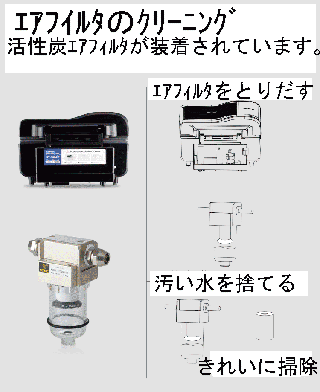

 3.エア・フイルターの掃除・交換

           エアフィルタを外す→溜まった水を取り除く→エアフィルターは定期的にj交換

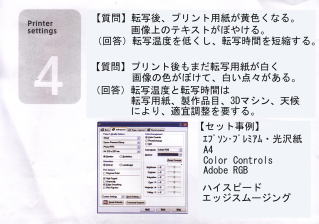

 4.プリンターのセッティング

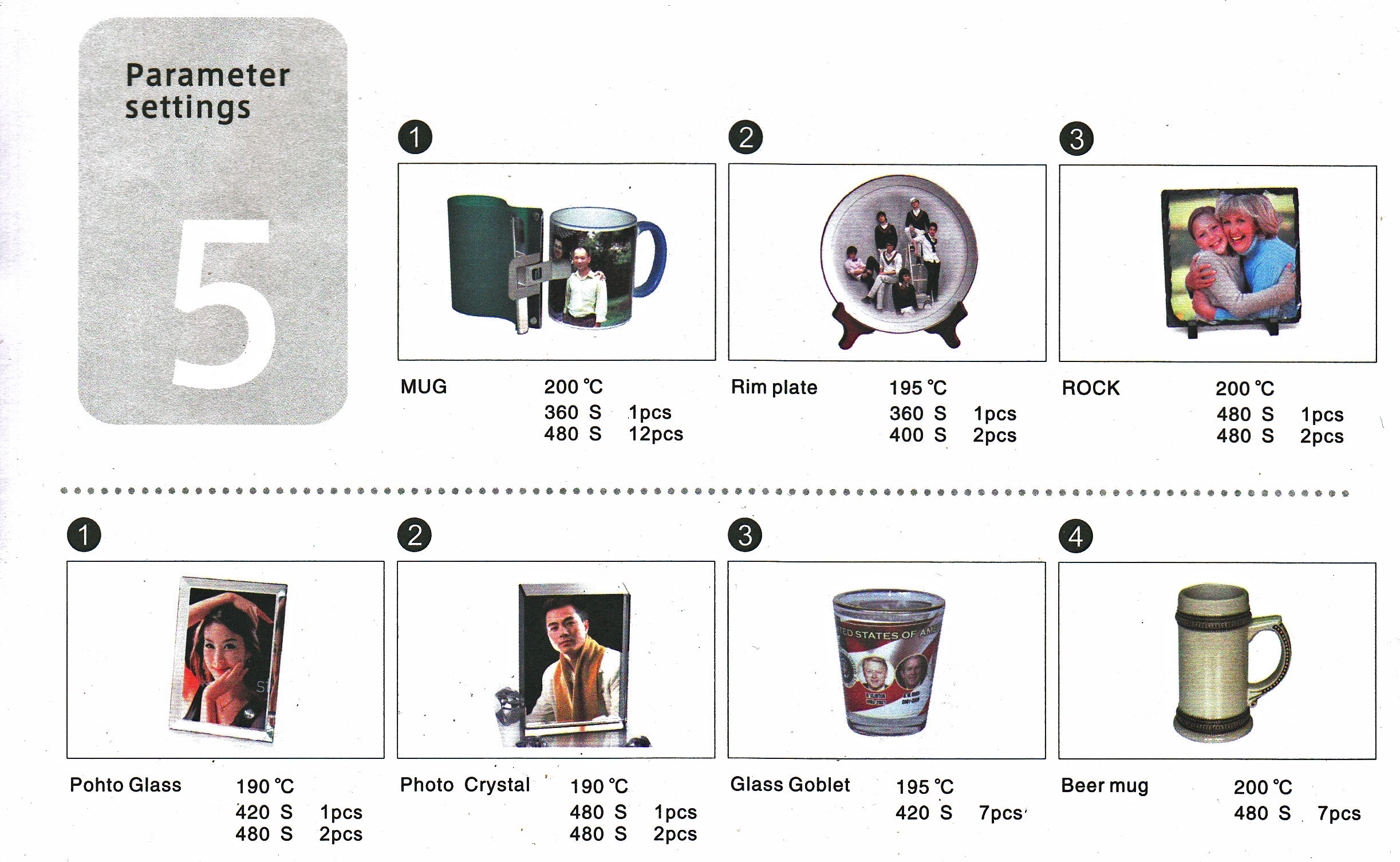

 5.PCパラメータ(時間/温度)のセッティング

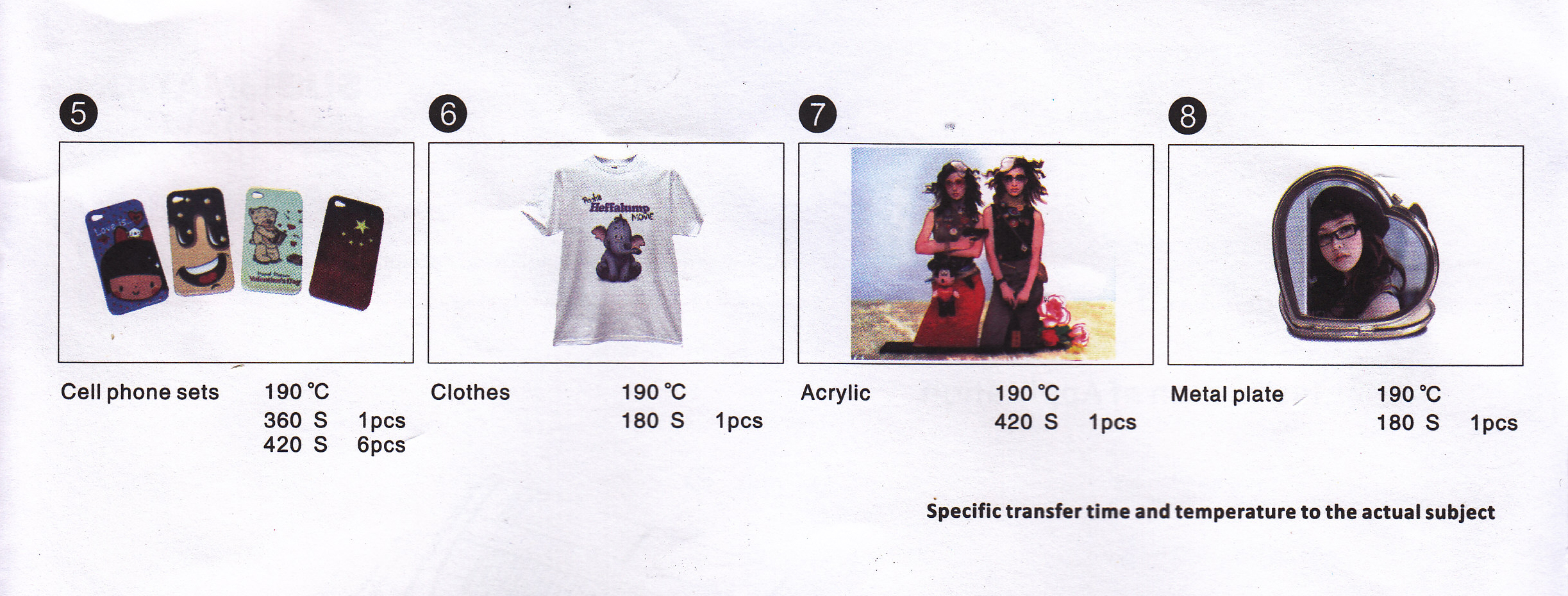

転写物 温度(摂氏) 時間(秒
MUGS 1個 200 ℃ 360秒
12個 200 480
Phone Case 4個 190 360
Round Plates 1個 200 300
2個 200 360
Photo Slate 1個 200 360
2個 200 420



転写対象物と温度・時間(目途)



転写対象 温度(摂氏) 時間(分)
Rock         岩石 190 ℃ 8 Minutes
Glass        ガラス 190 ℃ 7 Minutes
Crystal        水晶 190 ℃ 10 Minutes
Plate         皿 190 ℃ 6 Minutes
Phone cover    携帯カバー 190 ℃ 6 Minutes
1-6 pcs mugs   マグ「(1~6個) 190 ℃ 10 Minutes
Porcelain      ポルセラン 190 ℃ 6 Minutes
Metal plate    金属板 190 ℃ 3 Minutes
Wood       木板 170 ℃ 7 Minutes
Mouse pad    マウスPッド 190 ℃ 3 Minutes
ipad case     アイパッド・ケース 190  ℃ 8 Minutes
Acrylic        アクリル板 190 ℃ 12 Minutes

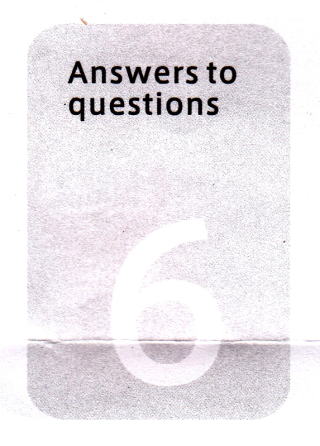

  6.よくある質問と回答

 ①質問  プリント画像が不鮮明になるばあい
 回答 1)空気厚が600mmhgまで下がってしているか否か、真空計器をチェックしてください。
 600mmhgに達していないばあいは、空気もれてています。
 そのばあい、耐熱密閉帯'で十分密閉さrているか否かを調べてください。
2)コネクターのパイプが緩んでいないか、調べてください。
 ②質問  空気の抜取、吸引、カウントダウなどが、オートマティックに作動しないばあい
 回答 真空吸引プレートとスイッチの距離を調節してください。
通常は3mmの距離。距離が離れていると磁力が弱くなります。
 ③質問  異常音が発生し、マシンが正常に作動しなくなったばあい
 回答 1)マシンの背後の電源Boxを開けて、真空ファンがもつれていないかどうか、調べてください。
もつれたり、巻き上がっていたら、もつれをほどいてください。
2)エアフィルターもチェックしてください。水が溜まっていたら、捨ててください。
 定期的にエアフィルター(コア部品)は交換してください。
 ④質問  マシンの加熱できず、温度が上昇しないばあい
 回答  加熱スイッチがオンになっているか、ディスプレイの数値が光っているか、チェックしてください。
そうでなければ、加熱スイッチがオフになっているで、スイッチを入れてオンにしてください。
 ⑤質問  設定温度とマシンの実温度に大きな差があるばあい
 回答 1)金属加熱パイプが作動しているとき、30℃以内の差は許容範囲です。
2)回路基盤の冷却用ファンが正常に作動しているかどうか、チェックしてください。
 冷却用ファンの調子が悪いようでしたら、交換が必要です。

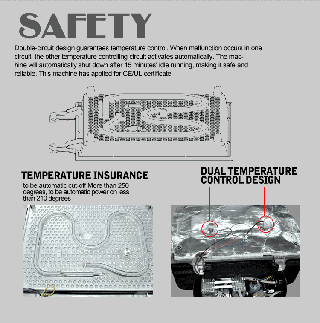

3)本マシンは、内部にあるOVENの温度が250℃以下を保つように
 二重回路設計により温度コントロールされています。
 250℃を超えると温度コントロール機のが働き、マシンは停止します。

 Ⅲ【以下、参考情報】

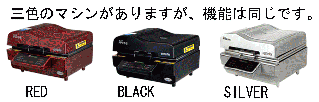

 ■カラーは三種類

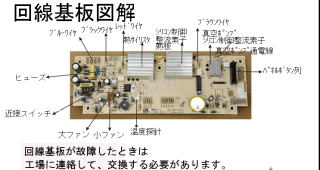

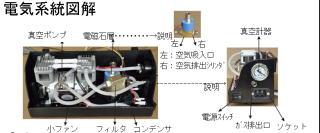

 ■電気系統図解、回線基板図解

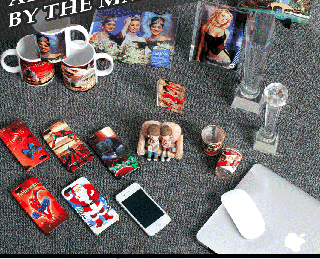

 ■用途・転写事例

 【製作事例】Tシャツ、携帯カバー、マウスパッド、コースター、金属板、スリッパ、バッグ etc
1) 3Dマシンは水平な場所で使用し、曲面や三次元の表面など、
 あらゆる表面のプリント加工を十分可能にします。
2) 3Dマシンの用途は多様です。
 室内装飾品、結婚写真、宣伝用ロゴ、贈り物など多様など、使い道は様々です。

3) 3Dマシンは、タイル、マウスパッド、絵皿、クリスタルなど
 伝統的な平面素材はもちろん転写できます。
 加えて iPhone plastic case, ガラス, 絵皿, 小石.など、 小さな曲面体にも転写できます。

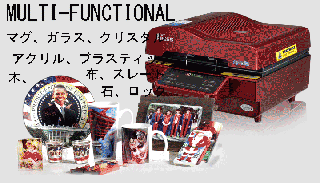

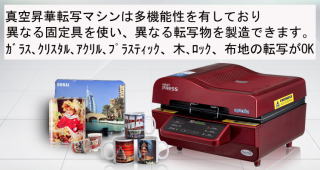

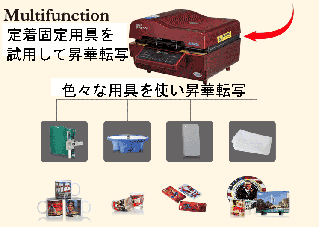

 ■多機能性

 ■付属アクセサリ-・・・当社販売マシンのアクセサリとは必ずも一致してはいません。

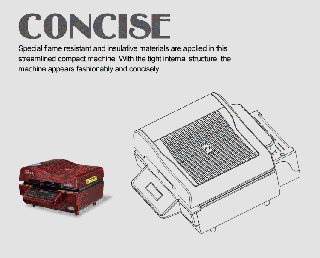

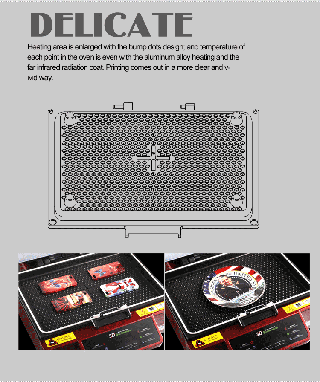

 ■特性

 ■返品、保証、修理
【返 品】
二週間以内は無条件OK。気楽に試用し、気楽に返品返金OK
返送運賃は購入者負担
【保証期間】 購入日から一ヶ月未満の故障
 1)ご購入日より一ヶ月未満で、購入者の責任に基づかない理由で故障したばあいは
   無料修理または新品との交換、または返金を保証します。

●ただし、運送料は実費(返送運賃+発送運賃)
 2)購入者の責任により損傷されたばあいは、 実費での修理となります(次欄ご参照)

●実費=運送費+修理費(5000円)+部品代
【故障・修理】 購入日から一ヶ月以上の故障、実費にて修理します。
●実費=運送費+修理費
但し、修理不可能なばあいもあります。
不注意による火傷・火災については、当社はいかなる責任をも負いかねます。
 (マシン自体が火災を起こすことはありませんが
  発火点200度C以下の可燃物はマシンの近くに置かないでください)
ヒートプレス機は火傷の危険があるので、15歳以下のお子様には、使用させないでください。
【発売元】 有限会社パウチメール
 〒270-0006 千葉県松戸市大金平3-178 秩父屋内
           ℡ 047-374-4380
           fax047-374-4350


サプリナ本舗の販売カタログ
商品グループ一覧
●アイロンプリント
   分野別の注文画面
興味のある分野をクリックしてください。
昇華フプリント
 昇華印刷、昇華素材
受託サービス
特別割引

 転写シート、転写フィルム
ノニジュース
コタラヒム茶
 カッティング・シート
レザークラフト
昇華印刷/素材
(商品説明クリック)

昇華【1】 用紙・インク
昇華【2】 マグカップ etc

昇華【4】 【小間物】【ブランクス】
昇華【5】 【Tシャツ、タオル】

昇華【6】 メタル(金属ブランクス)
昇華【7】 タイル、ガラス

昇華【8】3D昇華マシン
昇華【9】マグ製作受託

●パウチ加工サービス

特別割引セール

ヒートプレス
● 転写の便利品
● アイロンプリント

● シルクスクリーン印刷
OHPフィルム


● 缶バッジ・システム

● 転写シート各種
● ステッカー、キャンバス
● タツーシー

● テフロンシート、シリコンゴム
● マグネットシート

●ノニジュース、コタラヒム茶
カッティング・シート
(商品説明クリック)

切文字【1】カッティングシート
(布への熱転写)


切文字【2】 カッティングシート
(布への熱転写)


切文字【3】 PVCカッティングシート
(車輌・窓へ貼付け)

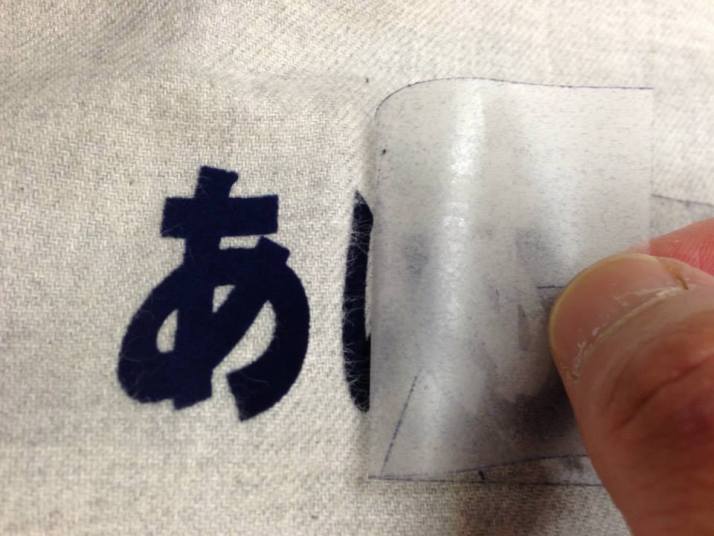

切文字【4】フロッキーシート
