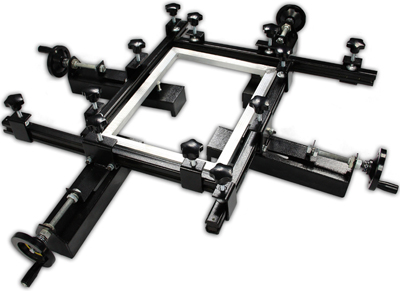

手動スクリーン伸張機
60cm×60cm ハンド・スクリーン・ストレッチャー
60cm×60cm Hand Screen Stretcher

【商品の概要】
①スクリーン伸張機(Hand Screen Stretcher)は、スクリーンシート(メッシュ)を張るための重要な道具で
 その製造技術と品質は、感光塗料、スクリンーン伸張、スクリーン印刷の作業に不可欠と言えます。

②このスクリーン伸張機は、すぐれた研究開発により
 プロフェッショナルなデザインや、部品の精密加工に加え、シンプルな構造であることから、
 短時間で簡単に作業ができる利点を備えています。

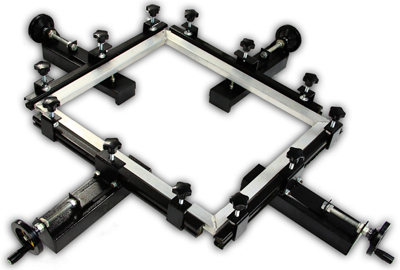

③構造的には、外見・構造・使途が同一の四部品からなるスクリーン伸張機で、
 この四部品の連結操作により、類稀な利便性をユーザー様に提供できます。
Main Features
【主な特徴】

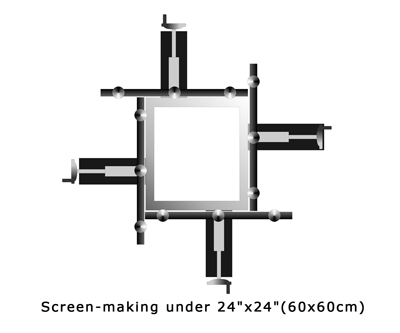

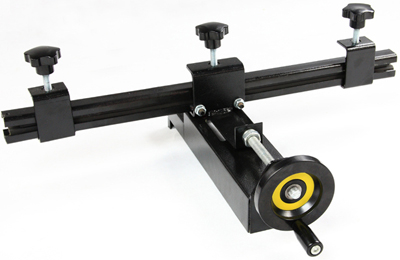

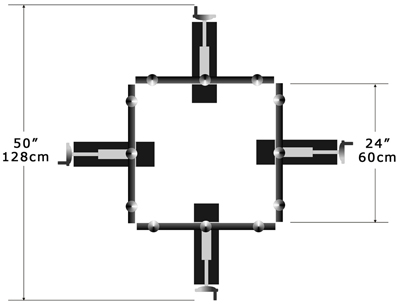

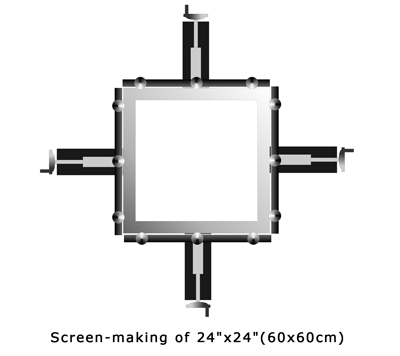

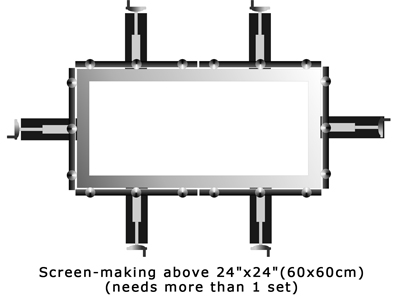

  • Consisted by four 24"(60CM) wide collets. One single set can apply to any screen frames below 24"x24"(60x60CM )(external dimension), two sets combination can be done all size screen frames below 48"x48"(120x120CM)

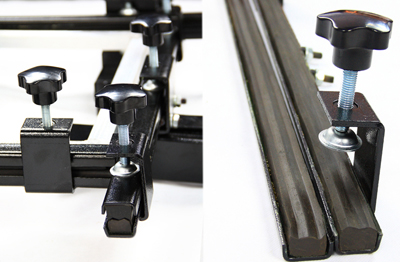

  • Wide locking bars for compressing screen are critical parts, directly influencing the quality of stretching. We specially exploit concave and convex locking bars made of rubber with proper rigidity,24" width, no joints
  • Suits for any frames below 2” thickness (common thickness is 1"-1.2").Adjusting position bolt can meet your different requirement
  • Considering machine structure, only some components needs to endure force, we bring in 0.12" thickness steel plate to make normal components and 0.2" thickness plate to make forced parts.Made of steel,advanced electrostatic spraying

Specifications

  • Crate dimension: 28"*19"*11"(70×48×28CM)
  • Net weight: 42Lb(19kg)
  • Shipping weight: 50Lb(23kg)
operations

1. Put the screen frame on it, the upside must be the ragged face.

2. Adjust the height of the frame, 0.04"-0.08"(1-2mm) higher than the baffle.

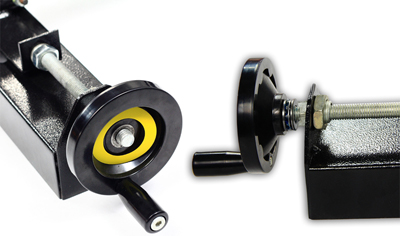

3. Keeping the hand-wheel in the inside of the screw rod will assure better stretching effects.

4. Coat screen adhesive, not to thin and not to thick.

5. Stretch when the adhesive sticks hand a bit.

6. Coat the adhesive again after well stretched.

7. When the adhesive solidifies completely, then the screen stretching appliance can be dismantled.
